概述
德標截止閥結構合理、密封可靠，特別適用于易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨、乙二醇等介質。德標截止閥驅動方式有手動、齒輪傳動、電動、氣動等。
德法蘭截止閥適用于公稱壓力PN16～PN160，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨、乙二醇等工業流體介質。
此廣泛應用于石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統，性能安全可靠。
技術規范
| 結構形式 |
BB-BG-OS＆Y |
| 驅動方式 |
手動 |
| 電動 |
| 設計標準 |
DIN3356 |
| 結構長度 |
DIN3202 |
| 連接法蘭 |
DIN2543-2545 |
| 試驗和檢驗 |
DIN3230 |
注：系列閥門連接法蘭克根據用戶要求設計制造。
產品性能規范
| 公稱壓力（MPa） |
殼體實驗壓力（MPa） |
密封試驗壓力（MPa） |
適用溫度(℃) |
適用介質 |
| 1.6 |
2.4 |
1.76 |
-110～600℃ |
水、蒸汽、油品等 |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| 6.4 |
9.6 |
7.04 |
主要零件材料及性能
| 殼體 |
GS-C25 |
1.4308 |
| 閥瓣 |
GS-C25 |
1.4308 |
1.4408 |
Monel |
| 閥桿 |
13Cr |
1.4308 |
1.4408 |
Monel |
F304 |
| 閥瓣密封面 |
13Cr |
13Cr |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
1.4308 |
STL |
| 閥座密封面 |
13Cr |
STL |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
STL |
STL |
| 殼體 |
1.4408 |
1.4306 |
1.4301 |
| 閥瓣 |
| 閥桿 |
1.4408 |
1.4306 |
1.4301 |
| 閥瓣密封面 |
1.4408 |
1.4408 |
STL |
1.4306 |
1.4306 |
STL |
1.4301 |
1.4301 |
STL |
| 閥座密封面 |
1.4408 |
STL |
STL |
1.4306 |
STL |
STL |
1.4301 |
STL |
STL |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
德標截止閥

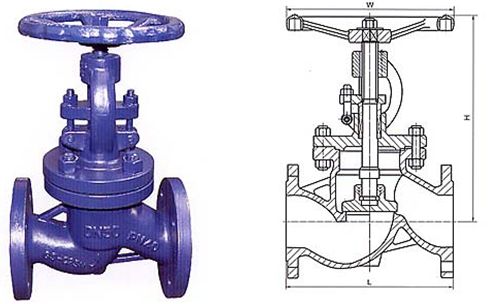

主要外形和連接尺寸
| 壓力等級 (MPa) |
PN1.6MPa |
| 口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
450 |
600 |
730 |
850 |
980 |
1100 |
| H |
240 |
260 |
276 |
285 |
300 |
305 |
354 |
402 |
437 |
496 |
541 |
699 |
815 |
914 |
1189 |
1350 |
| W |
120 |
140 |
160 |
160 |
180 |
200 |
200 |
750 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
| 重量（Kg） |
8 |
10 |
12 |
16 |
17 |
20 |
30 |
38 |
56 |
75 |
100 |
182 |
278 |
398 |
500 |
618 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要外形和連接尺寸
| 壓力等級(MPa) |
PN2.5MPa |
| 口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
450 |
600 |
730 |
850 |
980 |
1100 |
| H |
240 |
260 |
276 |
285 |
300 |
325 |
363 |
415 |
453 |
505 |
556 |
744 |
864 |
948 |
1269 |
1450 |
| W |
120 |
140 |
160 |
160 |
180 |
200 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
600 |
| 重量（Kg） |
8 |
10 |
12 |
16 |
17 |
20 |
30 |
39 |
58 |
80 |
101 |
190 |
290 |
405 |
510 |
650 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要外形和連接尺寸
| 壓力等級 (MPa) |
PN4.0MPa |
| 口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
450 |
600 |
730 |
850 |
980 |
1100 |
| H |
240 |
260 |
276 |
285 |
300 |
325 |
370 |
430 |
480 |
532 |
589 |
783 |
888 |
965 |
1285 |
1512 |
| W |
120 |
140 |
160 |
160 |
180 |
200 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
600 |
| 重量（Kg） |
8 |
10 |
12 |
16 |
17 |
22 |
31 |
41.5 |
61 |
83 |
110 |
210 |
318.5 |
430 |
520 |
680 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
德標截止閥

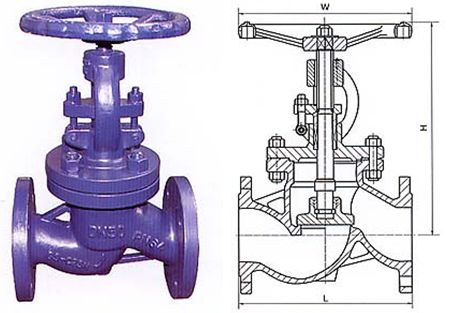

主要外形和連接尺寸
| 壓力等級 (MPa) |
PN6.4MPa |
| 口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| L |
130 |
150 |
160 |
180 |
200 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
775 |
900 |
1025 |
1150 |
| H |
240 |
260 |
276 |
285 |
300 |
305 |
354 |
402 |
437 |
495 |
541 |
699 |
815 |
914 |
1189 |
1350 |
| W |
120 |
140 |
160 |
160 |
180 |
200 |
200 |
750 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
| 重量（Kg） |
8 |
10 |
12 |
16 |
17 |
20 |
30 |
38 |
56 |
75 |
100 |
182 |
278 |
398 |
500 |
618 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要外形和連接尺寸
| 壓力等級(MPa) |
PN10.0MPa |
| 口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| L |
130 |
150 |
160 |
180 |
200 |
300 |
340 |
380 |
450 |
500 |
550 |
650 |
775 |
900 |
1025 |
1250 |
| H |
240 |
260 |
276 |
285 |
300 |
325 |
363 |
415 |
453 |
505 |
556 |
744 |
864 |
948 |
1269 |
1450 |
| W |
120 |
140 |
160 |
160 |
180 |
200 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
600 |
| 重量（Kg） |
8 |
10 |
12 |
16 |
17 |
20 |
30 |
39 |
58 |
80 |
101 |
190 |
290 |
405 |
510 |
650 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要外形和連接尺寸
| 壓力等級(MPa) |
PN16.0MPa |
| 口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| L |
130 |
150 |
160 |
180 |
200 |
300 |
340 |
380 |
450 |
500 |
550 |
650 |
775 |
900 |
1025 |
1250 |
| H |
240 |
260 |
276 |
285 |
300 |
325 |
370 |
430 |
480 |
532 |
589 |
783 |
888 |
965 |
1285 |
1512 |
| W |
120 |
140 |
160 |
160 |
180 |
200 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
600 |
| 重量（Kg） |
8 |
10 |
12 |
16 |
17 |
22 |
31 |
41.5 |
61 |
83 |
110 |
210 |
318.5 |
430 |
520 |
680 |
