側裝偏心半球閥

您現在所在位置：大田閥門 >> 球閥

概述

大田閥門公司生產銷售的側裝偏心半球閥結構設計類似三偏心硬密封蝶閥，此球閥具有操作輕便、開啟過程無磨擦、零泄漏、壽命長等優點。具有啟閉無磨擦，密封面可實現自清潔，使用壽命長的特點，此外，調整或更換密封副，閥門可繼續使用，避免了現行眾多閥門密封失效整臺報廢的弊端，節省成本。

結構特點

閥座設外臺階與閥體內臺階相配合，防止了球體與閥座發生卡阻或脫離現象；
利用偏心閥體、偏心球體和閥座、閥桿作放置無運動時，在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好密封的目的，所以偏心半球閥密封性能安全可靠；閥門啟閉時，球體與閥座完全脫開。消除了密封件的磨損，克服了傳統球閥閥座與球體密封面始終磨損的問題
非金屬彈性材料被嵌于金屬座中，閥座金屬密封面收到良好的保護;
全開時流通能力大、壓力損失小，且介質不會沉積在閥體中內;
使用壽命長，密封副耐磨，且有補償量，閥座可調整或更換。

工作原理

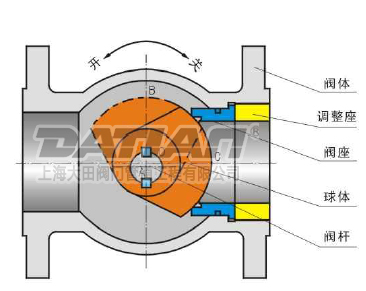

執行器（或扳手）帶動閥桿迫使關閉件球體繞中心A轉動，球體自B點移至C點，此時相對閥門中心點O，從B到C的軌跡為一凸輪狀偏心，右旋進入閥座是閥門關閉保持優良密封，該產品按凸輪原理設計，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由完全脫離至接觸，并逐漸增大密封比壓，直至完全密封，反之為開。見下圖：

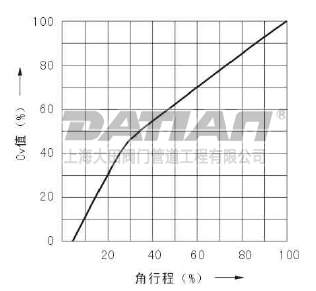

側裝偏心半球閥工作原理圖	側裝偏心半球閥等百分比特性(%)

適用范圍

半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃氣專用閥、石油化工專用閥、煤粉噴吹專用閥六大系列。在石油、化工、冶金、電力、燃氣、排灰、噴煤粉等行業是閘閥、截止閥、Y型閥、球閥的更新換代產品。

主要設計參數

公稱通徑：DN50-1000 公稱壓力：PN1.0-10.0Mpa

材質

閥體：WCB　CF8 CF8M ZG1Cr18Ni9Ti
球體：硬密封：ZG1Cr18Ni9Ti 軟密封：CF8/CF8M
閥座：硬密封：2Cr13、1Cr18Ni9Ti 軟密封：PTFE PPL
工作溫度：硬密封：-40～425℃，軟密封：-28～250℃

采用的主要標準

設計制造按 API6D GB/T12237-1989;
試驗和檢驗按 AP1598 JB/T9092-1999;
法蘭尺寸　　 GB/T9113-2000 JB/T79-1994 HG20592-1997;
結構長度按 KYV-2000

實驗壓力單位：MPa

公稱壓力	常溫最大工作壓力	殼體實驗壓力	氣密封試驗壓力	高壓密封實驗壓力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
6.4	6.4	9.6	0.6	7.1
Class150	2.0	3.0	0.6	2.2
Class300	5.0	7.5	0.6	5.5

使用范圍

殼體材料	閥座材料	適作溫度	適用介質
碳鋼C型	PTFE+不銹鋼	≤150℃	水、蒸汽油品等
碳鋼C型	不銹鋼 stainless steel	≤250℃	水、蒸汽油品等
鉻鎳鈦鋼P型	PTFE+不銹鋼	≤150℃	硝酸類
鉻鎳鈦鋼P型	不銹鋼	≤200℃	硝酸類
鉻鎳鉬鈦鋼P型	PTFE+不銹鋼	≤150℃	醋酸類
鉻鎳鉬鈦鋼P型	不銹鋼 stainless steel	≤200℃	醋酸類
鉻鎳鉬鈦鋼I型	本體+硬質合金	≤550℃	蒸汽、冶煉、能源

主要零件材料

閥體、閥蓋	GB	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12MoTi		ZG15Cr1Mo1v
閥體、閥蓋	ASTM	WCB		CF8		CF8M		WC9
球體	GB	ZG2Cr13		ZG1Cr18Ni9Ti/ 表面特殊處理		ZG0Cr18Ni12MoTi 表面特殊處理		ZG15Cr1Mo1v 表面特殊處理
球體	ASTM	CA15		CF8+HF		CF8+HF		WC9+HF
閥桿	GB	2Cr13		1Cr18Ni9Ti		0Cr18Ni12MoTi		25Cr2Mo2v
閥桿	ASTM	420		304		316		F22a
閥座	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12MoTi	D517
閥座	ASTM	PTFE	420	PTFE	304	PTFE	316	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
填料	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB	25		0Cr18Ni9		0Cr18Ni9		15Cr1Mo1v
螺栓	ASTM	A193 B7		A320-B8		A320-B8		A193 B16
螺母	GB	45		0Cr18Ni9		0Cr18Ni9		20CrMo
螺母	ASTM	A194 2H		A194-8		A194-8		A194-4

主要外形和連接尺寸

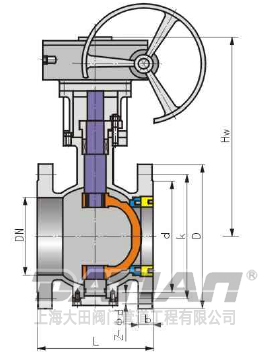

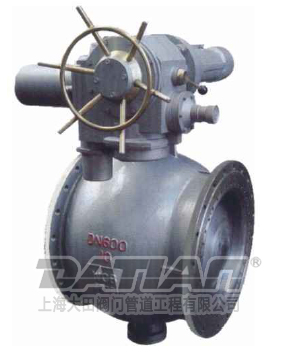

側裝偏心半球閥	側裝偏心半球閥結構圖

公稱壓力PN	公稱通徑DN	尺寸（mm）Dimensions
公稱壓力PN	公稱通徑DN	L	D	K	d	Y	b	Z-Φdo	Ws	Hs	Hw	Hd
1.6MPa	50	124	165	125	100	-	16	4-Φ18	230	164	260	310
	65	145	185	145	120	-	18	4-Φ18	250	180	275	330
	80	165	200	160	135	-	20	8-Φ18	300	200	300	360
	100	194	220	180	155	-	20	8-Φ18	320	235	335	390
	125	210	250	210	185	-	22	8-Φ18	400	260	335	405
	150	229	285	240	210	-	24	8-Φ23	500	280	375	440
	200	243	340	295	265	-	26	12-Φ23	800	320	410	470
	250	297	405	355	320	-	30	12-Φ25	100	355	485	550
	300	338	460	410	375	-	30	12-Φ25	1200	400	530	595
	350	400	520	470	435	-	34	16-Φ25	-	-	580	650
	400	400	580	525	485	-	36	16-Φ30	-	-	650	730
	450	502	640	585	545	-	40	20-Φ30	-	-	710	790
	500	533	715	650	608	-	44	20-Φ34	-	-	760	840
	600	686	840	770	718	-	48	20-Φ41	-	-	870	960
	700	762	910	840	788	-	50	24-Φ41	-	-	910	1080
	800	864	1025	950	898	-	52	24-Φ41	-	-	935	1125
	900	914	1125	1050	998	-	54	28-Φ41	-	-	995	1255
	1000		1255	1170	1110	-	56	28-Φ48	-	-	1080	1385
	1200		1485	1390	1325	-	58	32-Φ54	-	-	1175	1490
	1400		1685	1590	1525	-	60	36-Φ54	-	-	1280	1565
2.5MP	50	124	165	125	100	-	20	4-Φ18	230	164	260	310
	65	145	185	145	120	-	22	8-Φ18	250	180	275	330
	80	165	200	160	135	-	22	8-Φ18	300	200	300	360
	100	194	230	190	160	-	24	8-Φ23	320	235	335	390
	125	210	270	220	188	-	28	8-Φ25	400	260	355	405
	150	229	300	250	218	-	30	8-Φ25	500	280	375	440
	200	243	360	310	278	-	34	12-Φ25	800	320	410	470
	250	297	425	370	332	-	36	12-Φ30	1000	355	485	550
	300	338	485	430	390	-	40	16-Φ30	1200	400	530	595
	350	400	555	490	448	-	44	16-Φ34	-	-	580	650
	400	400	620	550	505	-	48	16-Φ34	-	-	650	730
	450	502	670	600	555	-	50	20-Φ34	-	-	710	790
	500	533	730	660	610	-	52	20-Φ41	-	-	760	840
	600	686	845	770	718	-	56	20-Φ41	-	-	870	960
	700	762	960	875	815	-	60	24-Φ48	-	-	990	1080
	800	864	1085	990	930	-	64	24-Φ48	-	-	935	1125
	900	914	1185	1090	1025	-	66	28-Φ54	-	-	995	1255
	1000		1320	1210	1140	-	68	28-Φ58	-	-	1080	1385
	1200		1520	1420	1350	-	72	32-Φ58	-	-	1175	1490
	1400		1755	1640	1560	-	78	36-Φ65	-	-	1280	1565

主要外形和連接尺寸

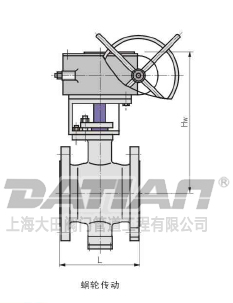

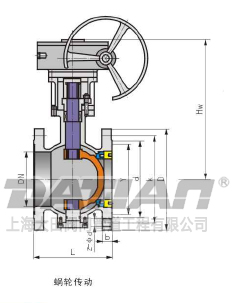

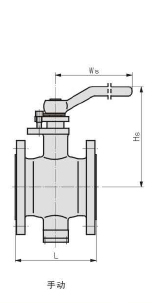

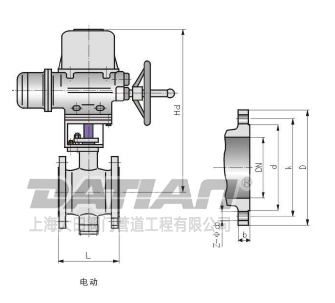

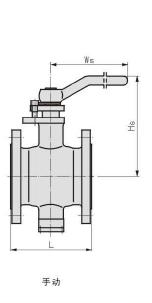

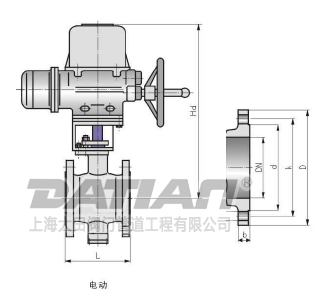

側裝偏心半球閥手動	側裝偏心半球閥蝸輪傳動	側裝偏心半球閥電動

公稱壓力PN	公稱通徑DN	尺寸（mm）Dimensions
公稱壓力PN	公稱通徑DN	L	D	K	d	Y	b	Z-Φdo	Ws	Hs	Hw	Hd
4.0MPa	50	124	165	125	100	88	20	4-Φ18	250	180	275	325
	65	145	185	145	120	110	22	8-Φ18	300	200	290	345
	80	165	200	160	135	121	22	8-Φ18	320	220	315	375
	100	194	235	190	160	150	24	8-Φ23	400	260	350	405
	125	210	270	220	188	176	28	8-Φ25	500	290	370	420
	150	229	300	250	218	204	30	8-Φ25	800	310	390	755
	200	245	375	320	282	260	38	12-Φ30	1000	350	435	495
	250	297	450	385	345	313	42	12-Φ34	1200	390	510	575
	300	338	515	450	408	364	46	16-Φ34	-	-	555	620
	350	400	580	510	465	422	52	16-Φ34	-	-	605	675
	400	400	660	585	535	474	58	16-Φ41	-	-	675	755
	450	502	685	610	560	524	60	20-Φ41	-	-	735	815
	500	533	755	670	612	576	62	20-Φ48	-	-	785	870
6.4MPa	50	124	180	135	105	88	26	4-Φ23	400	180	275	325
	65	145	205	160	130	110	28	8-Φ23	500	200	290	345
	80	165	215	170	140	121	30	8-Φ23	650	220	315	375
	100	194	250	200	168	150	32	8-Φ25	800	260	350	405
	125	210	295	240	202	176	36	8-Φ30	1000	290	370	420
	150	229	345	280	240	240	38	8-Φ34	1200	310	390	755
	200	245	405	345	300	260	44	12-Φ34	1400	350	435	495
	250	297	470	400	352	313	48	12-Φ41	-	-	510	575
	300	338	530	460	412	364	54	16-Φ41	-	-	555	620
	350	400	600	525	475	422	60	16-Φ41	-	-	605	675
	400	400	670	585	525	474	66	16-Φ48	-	-	675	760

主要外形和連接尺寸


側裝偏心半球閥手動	側裝偏心半球閥蝸輪傳動	側裝偏心半球閥電動

公稱壓力PN	公稱通徑DN	尺寸（mm）
公稱壓力PN	公稱通徑DN	L	D	K	d	Y	b	Z-Φdo	Ws	Hs	Hw	Hd
Class150	2〞	124	152	120.5	92	-	16	4-Φ19	230	164	260	310
		145	178	139.5	105	-	18	4-Φ19	250	180	275	330
	3〞	165	190	152.5	127	-	19	4-Φ19	300	200	300	360
	4〞	194	229	190.5	157	-	24	8-Φ19	320	235	335	390
	5〞	210	254	216	186	-	24	8-Φ22	400	260	355	405
	6〞	229	279	241.5	216	-	26	8-Φ22	500	280	375	440
	8〞	243	343	298.5	270	-	29	8-Φ22	800	320	410	470
	10〞	297	406	362	324	-	31	12-Φ25	1000	355	485	550
	12〞	338	483	432	381	-	32	12-Φ25	1200	400	530	595
	14〞	400	533	476	413	-	35	12-Φ29	-	-	580	650
	16〞	400	597	540	470	-	37	16-Φ29	-	-	650	730
	18〞	430	635	578	533	-	40	16-Φ32	-	-	710	790
	20〞	533	699	635	584	-	43	20-Φ32	-	-	760	840
	24〞	660	813	749.5	692	-	48	20-Φ35	-	-	870	960
	28〞	840	927	864	800	-	71	28-Φ35	-	-	910	1080
	32〞	864	1060	978	914	-	81	28-Φ41	-	-	935	1125
	36〞	914	1168	1086	1022	-	90	32-Φ41	-	-	995	1255
	40〞		1289	1200	1124	-	90	36-Φ41	-	-	1080	1385
	48〞		1511	1422	1359	-	108	44-Φ41	-	-	1175	1490
	56〞		1746	1651	1575	-	124	44-Φ48	-	-	1280	1565
Class300	2〞	124	165	127	92	-	23	8-Φ19	250	180	275	325
		145	190	149	105	-	26	8-Φ22	300	200	290	345
	3〞	165	210	168.5	127	-	29	8-Φ22	320	220	315	375
	4〞	194	254	200	157	-	32	8-Φ22	400	260	350	405
	5〞	210	279	235	186	-	35	8-Φ22	500	290	370	420
	6〞	229	318	270	216	-	37	12-Φ22	800	310	390	455
	8〞	245	381	330	270	-	42	12-Φ25	1000	350	435	495
	10〞	297	445	387.5	324	-	48	16-Φ29	1200	390	510	575
	12〞	338	521	454	381	-	51	16-Φ32	-	-	555	620
	14〞	400	584	514.5	413	-	54	20-Φ32	-	-	605	675
	16〞	400	648	571.5	470	-	58	20-Φ35	-	-	675	755
	18〞	502	711	628.5	533	-	61	24-Φ35	-	-	735	815
	20〞	533	775	686	584	-	64	24-Φ35	-	-	785	870

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的側裝偏心半球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
